Parameter(参数) Symbol（标示） Value（数据） Unit（单位） Core constant(磁芯常数) C1 0.445 mm -1 Effective path length（有效长度） Le 400 mm Effective area（有效截面积） Ae 899 mm 2 Effectiv
产品详情
| Parameter(参数) | Symbol（标示） | Value（数据） | Unit（单位） |
| Core constant(磁芯常数) | C1 | 0.445 | mm-1 |
| Effective path length（有效长度） | Le | 400 | mm |
| Effective area（有效截面积） | Ae | 899 | mm2 |
| Effective volume（有效体积） | Ve | 362400 | mm3 |
| Inductance factor(电感因数) | AL | 5650 | nH/N2 |
| Weight of set（重量） | W | 1740 | g |

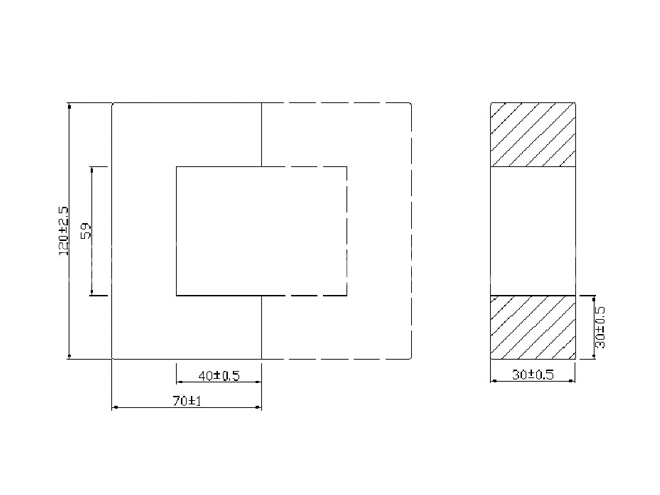

| Other name（其他名称） | UU120A UU120 UU120/70/30 | ||
| Product code (产品编码) | S/N | S/N:P02110085 | |
| Calculated Output Power (最大可能输出功率) Unit(单位):W | ||||
|
Circuit Type(电路类型) |
Switching Frequency(工作频率) | |||
| 20KHz | 50KHz | 100KHz | 250KHz | |
| Push-pull converter(推挽式电路) | 27400 | 44600 | 61800 | 120200 |
| Flyback converter(反激,回扫电路) | 9100 | 14800 | 20600 | 40000 |
| Forward converter(正激,拓扑电路) | 13700 | 22300 | 30900 | 60100 |
