产品详情

Parameter(参数)	Symbol（标示）	Value（数据）	Unit（单位）
Core constant(磁芯常数)	C1	0.4	mm^-1
Effective path length（有效长度）	Le	480	mm
Effective area（有效截面积）	Ae	1200	mm²
Effective volume（有效体积）	Ve	576000	mm³
Inductance factor(电感因数)	AL	6500	nH/N²
Weight of set（重量）	W	2760	g

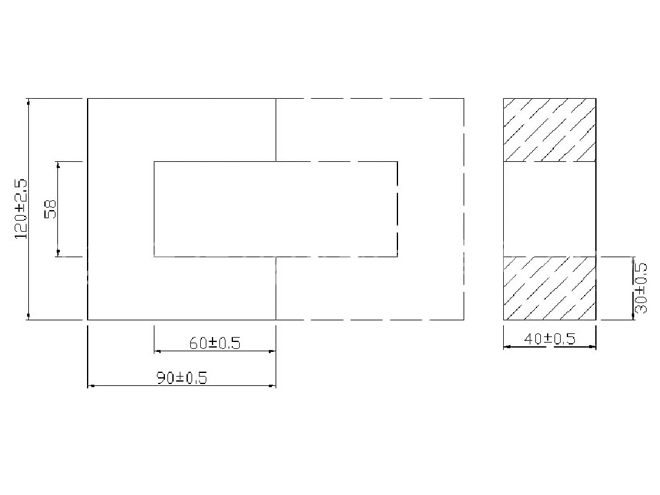

Other name（其他名称）	UU120/90/40
Product code (产品编码)	S/N	S/N:P02110084

Calculated Output Power (最大可能输出功率) Unit(单位):W
Circuit Type(电路类型)	Switching Frequency(工作频率)
Circuit Type(电路类型)	20KHz	50KHz	100KHz	250KHz
Push-pull converter(推挽式电路)	54000	87900	121700	236600
Flyback converter(反激,回扫电路)	18000	29300	40500	78800
Forward converter(正激,拓扑电路)	27000	43950	60800	118300
