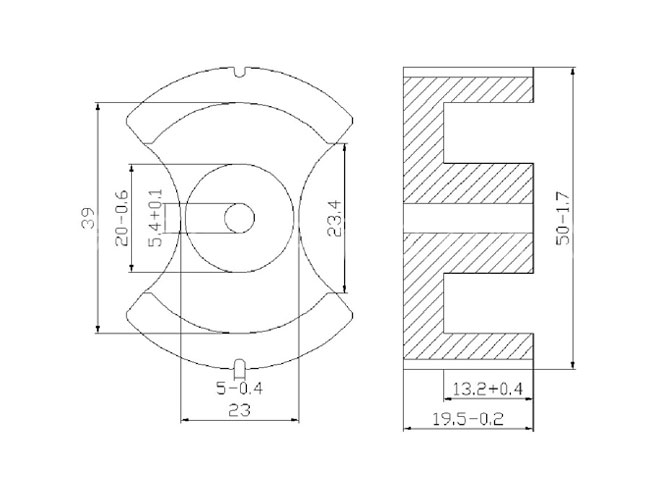

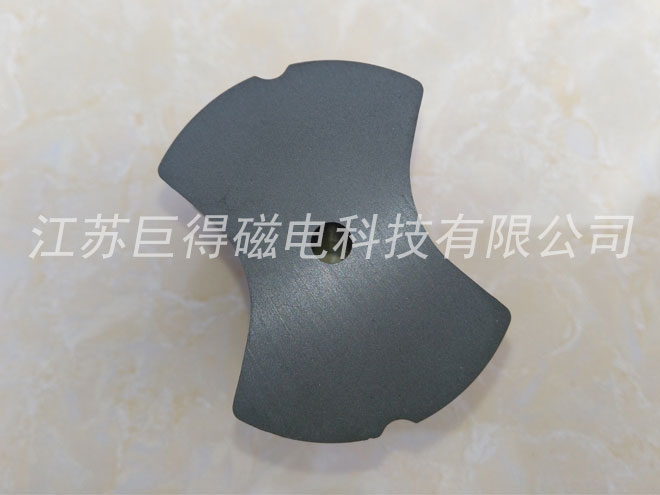

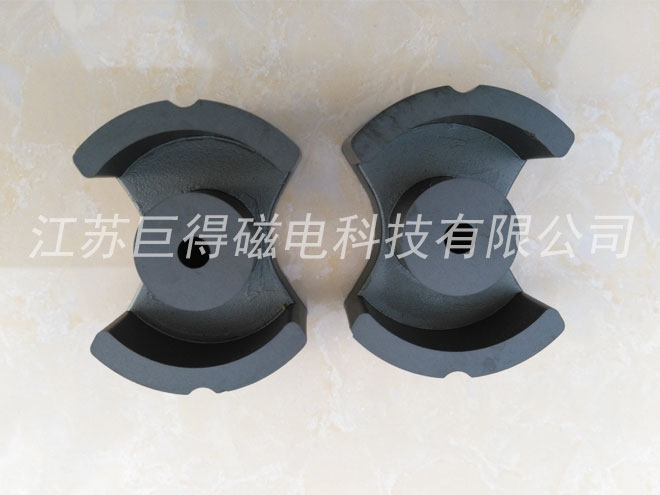

PM50 磁芯

Parameter(参数) Symbol（标示） Value（数据） Unit（单位） Core constant(磁芯常数) C1 0.271 mm -1 Effective path length（有效长度） Le 79 mm Effective area（有效截面积） Ae 291 mm 2 Effective

立即咨询立即咨询

联系我们：陈经理189-6192-0586

邮箱：540025866@qq.com

产品详情

Parameter(参数)	Symbol（标示）	Value（数据）	Unit（单位）
Core constant(磁芯常数)	C1	0.271	mm^-1
Effective path length（有效长度）	Le	79	mm
Effective area（有效截面积）	Ae	291	mm²
Effective volume（有效体积）	Ve	34654	mm³
Inductance factor(电感因数)	AL	9252	nH/N²
Weight of set（重量）	W	166	g
Other name（其他名称）	PM50/39
Product code (产品编码)	S/N	S/N:P02110099

Calculated Output Power (最大可能输出功率) Unit(单位):W
Circuit Type(电路类型)	Switching Frequency(工作频率)
Circuit Type(电路类型)	20K	50K	100K	250K
Push-pull converter(推挽式电路)	470	760	1060	2060
Flyback converter(反激,回扫电路)	150	250	350	680
Forward converter(正激,拓扑电路)	230	380	530	1000
