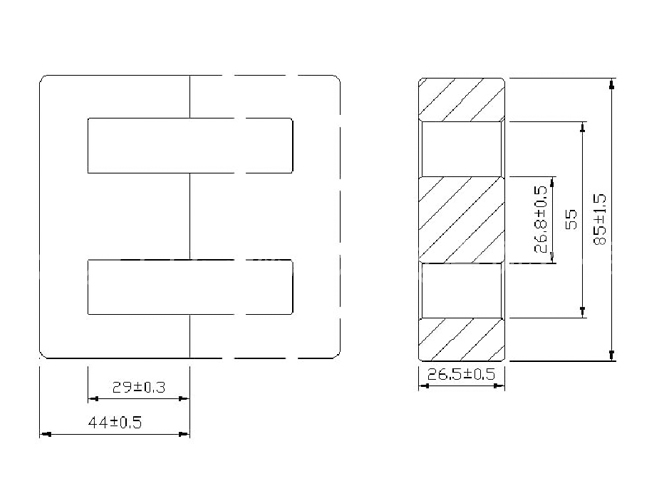

EE85B 磁芯

Parameter(参数) Symbol（标示） Value（数据） Unit（单位） Core constant(磁芯常数) C1 0.259 mm -1 Effective path length（有效长度） Le 184 mm Effective area（有效截面积） Ae 710 mm 2 Effectiv

立即咨询立即咨询

联系我们：陈经理189-6192-0586

邮箱：540025866@qq.com

产品详情

Parameter(参数)	Symbol（标示）	Value（数据）	Unit（单位）
Core constant(磁芯常数)	C1	0.259	mm^-1
Effective path length（有效长度）	Le	184	mm
Effective area（有效截面积）	Ae	710	mm²
Effective volume（有效体积）	Ve	154876	mm³
Inductance factor(电感因数)	AL	10000	nH/N²
Weight of set（重量）	W	740	g
Other name（其他名称）	EE85/45/27
Product code (产品编码)	S/N	S/N:P02110031

Calculated Output Power (最大可能输出功率) Unit(单位):W
Circuit Type(电路类型)	Switching Frequency(工作频率)
Circuit Type(电路类型)	20KHz	50KHz	100KHz	250KHz
Push-pull converter(推挽式电路)	3700	6100	8400	16400
Flyback converter(反激,回扫电路)	1200	2000	2800	5400
Forward converter(正激,拓扑电路)	1800	3000	4200	8200
