巨得磁电：高频变压器的标准磁芯如何选择

高频变压器是由初级线圈通入电压，通过软磁磁芯的电磁感应原理，是次级线圈感应出电压电流，所以我们要如何才能选择一款标准的高频变压器磁芯呢?
磁性材料已经广泛的用在我们的生活之中，例如将永磁材料用作马达，应用于变压器中的铁心材料，作为存储器使用的磁光盘，计算机用磁记录软盘等。
高频变压器磁芯选择的标准为高初始磁导率μi、低矫顽力Hc、高饱和磁感应强度Bs、低剩磁Br、高电阻率ρ和高居里温度点。磁导率高，高频变压器工作时励磁电流就小;矫顽力低则磁滞损耗比较小;高饱和磁感应，低剩磁，高频变压器工作时磁通变化范围。

高频变压器磁芯结构形式的选择

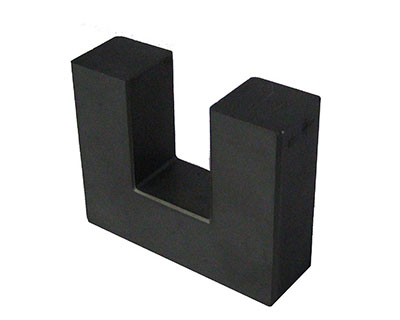

一是考虑能量传递，二是考虑几何尺寸的限制，三是考虑磁芯截面积和窗口面积的比例，多路输出变压器一般要求有较大的窗口面积，选择EE型、EI型或PQ型磁芯，可具有较大的窗口和良好的散热性，DC/DC模块电源可选用FEY型、FEE型、EUI型等，变压器要求磁芯截面积比较大，可选用GU形磁芯;此外还应考虑变压器的安装，加工方便性，成本等，目前中、大功率通常选用GU形磁芯，这种磁芯特点是有较大的截面积，漏磁很小，采用国产材料，成本低，但出线需手焊。
