新磁芯结构在电子变压器中的应用

1、 磁性液体磁芯
有人曾设想过，用注塑机加工变压器磁芯，可以避免硅钢磁芯冲片，热处理，叠片，组装等多道工序。现在正在开发磁性液体磁芯可以实现这种设想，用工程塑料做成磁芯外壳，中间注入磁性液体，表面再用磁性片封住。这样，大量生产的中小型电源变压器的加工效率可以显著提高，使成本降低，与叠片式硅钢磁芯相比具有明显的优势。
2、搭接式卷绕磁芯
搭接式卷绕磁芯最早用于非晶合金配电变压器。它既有卷绕磁芯优点，激磁电流小，空载损耗低，又可以打开装卸线圈，消除一般卷绕磁芯的缺点，不需要用专用绕线机绕制线圈，生产效率提高，线圈出现问题时也便于更换和维修。现有3%取向硅钢的厚度已减薄到0.23mm和0.27mm，用它们制造搭接式卷绕磁芯比非晶合金更容易。因此，搭接式卷绕磁芯有可能用于500VA以上的硅钢电源变压器，尤其是大容量整流电源和不停电电源中的硅钢电源变压器。

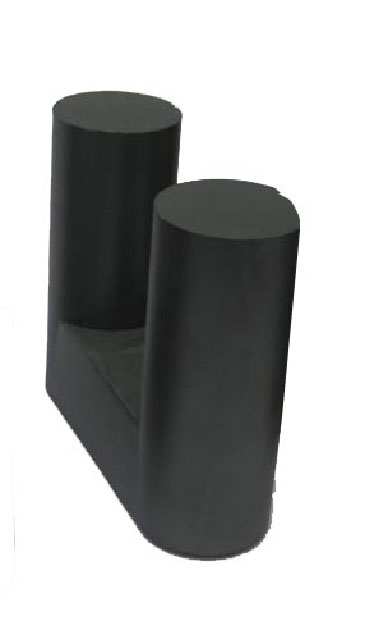

3、正交形磁芯
把C型磁芯的一半旋转90°，再接合在一起，就形成正交形磁芯。可以用直流控制绕组控制正交形磁芯的电感。日本索尼公司已经用软磁铁氧体制成这种磁芯，叫SX形磁芯，并且已经用于各种电视机的开关电源，作为驱动变压器，控制它的电感，使电路出现电压谐振或者电流谐振，而实现软开关条件。日本东北大学和东北电力公司已经用硅钢制成这种磁芯，用于功率补偿器和移相器，控制电力系统的有功和无功功率。与晶闸管功率补偿器和移相器相比，具有高次谐波少，电磁干扰小，控制电路简单等特点。
4、立体三角形磁芯
立体布置的三角形三相磁芯，现在正在国内风行。最早出现立体三角形磁芯可追溯到20世纪30年代，但是，由于磁芯需要特殊剪切加工，线圈需要专用绕线机绕制，而未能推广应用。现在可以用计算机控制磁芯剪切加工，已经有专用绕线机绕线。国内有5—6家企业在申请立体三角形磁芯变压器的专利。立体布置的三角形三相磁芯与平面布置的三柱式三相磁芯相比，磁通分布均匀，不会出现局部饱和，激磁电流和磁通的对称性好。问题是各个柱的截面要形成接近圆形相当困难，绕组平均匝长增加，负载损耗也会增加。可用于30kVA以上的大型变压器。
